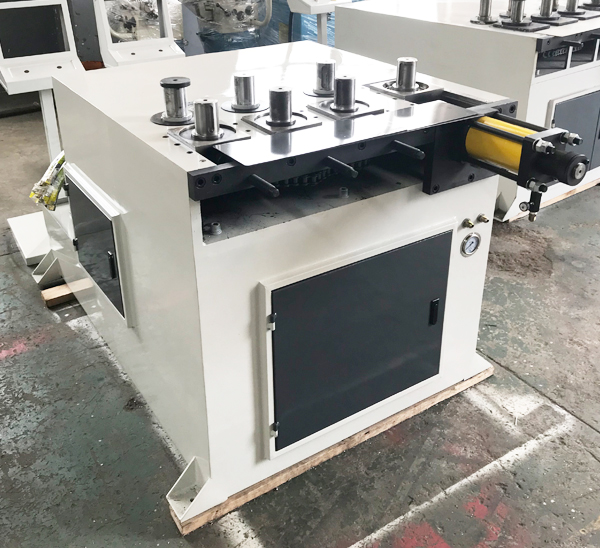

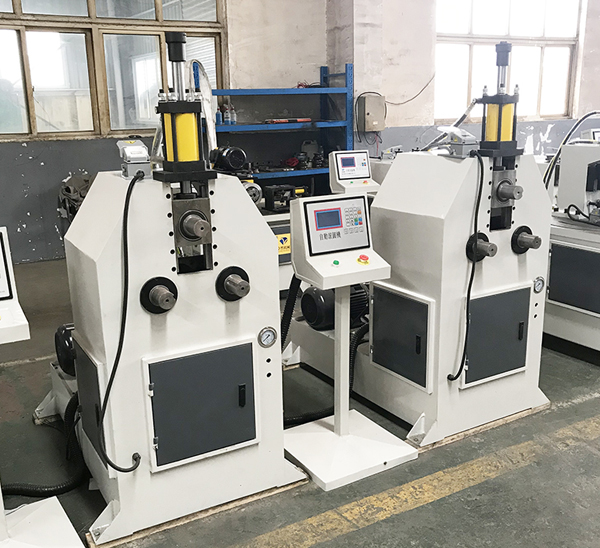

自动滚圆机

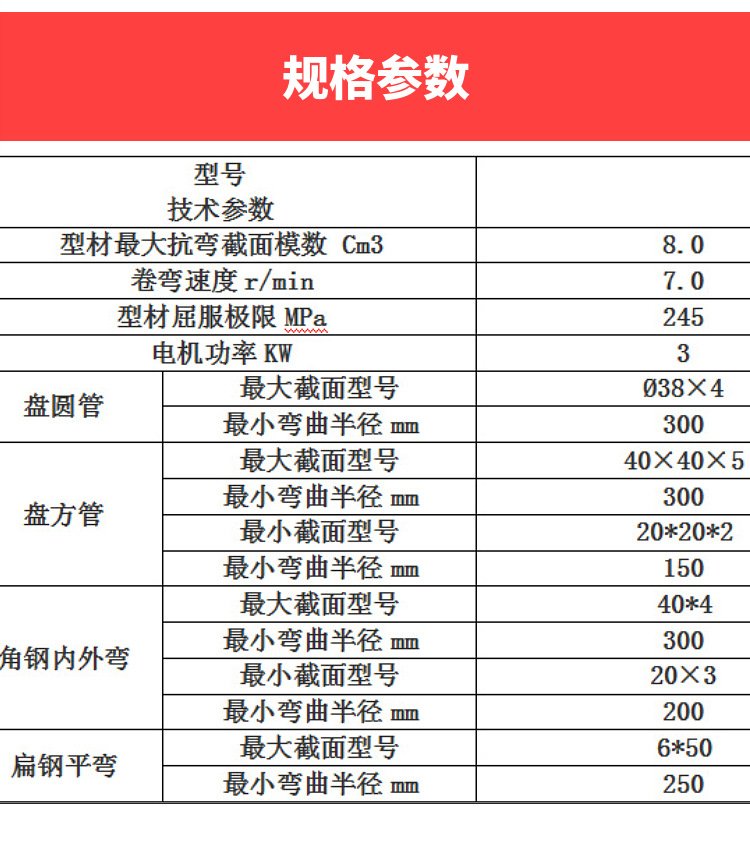

主要技术参数：
机器：AC220V单相电源
焊机：AC380V三相电源
适合材质：铁、不锈钢、镀锌管
适合壁厚：0.8mm以上
气压：5kg以上
|
序号 |
名称 |
单位 |
参数 |
备注 |
|
|
1 |
最大弯曲管径 |
mm |
Φ38×3mm |
|
|
|
2 |
最大弯曲半径 |
mm |
R160mm |
可按客户要求 |
|
|
3 |
最小弯曲半径 |
mm |
根据管径 |
|
|
|
4 |
最大送料长度 |
mm |
3000 |
可按客户要求 |
|
|
5 |
送料方式 |
|
|
可选 |
|
|
6 |
最大弯曲角度 |
Degree |
190 |
|
|
|
7 |
使用控制器 |
|
PLC+平板电脑 |
|
|
|
8 |
每管件可设弯管数 |
个 |
16 |
|
|
|
9 |
工作速度 |
弯管速度 |
Deg/sec |
200 |
可调 |
|
转管速度 |
Deg/sec |
200 |
可调 |
||
|
送料速度 |
Mm/sec |
1000 |
可调 |
||
|
10 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
|
|
|
|
||
|
转管精度 |
Degree |
±0.1 |
|
||
|
11 |
送料伺服电机功率 |
W |
1000 |
三菱 |
|
|
12 |
转角伺服电机功率 |
W |
400 |
三菱 |
|
|
13 |
资料输入方式 |
|
1、坐标值（X、Y、Z） 2、工作值（Y、B、C） |
可选 |
|
|
14 |
油压电机马力 |
Kw |
4.0 |
|
|
|
15 |
最大压力 |
MPa |
12 |
可调 |
|
|
16 |
液压系统控制 |
|
电磁换向阀 |
|
|
|
17 |
油箱容量 |
L |
150 |
|
|
|
18 |
机器重量 |
Kg |
2000 |
|
|
|
19 |
机器尺寸 |
cm |
402×66×150 |
|
|
