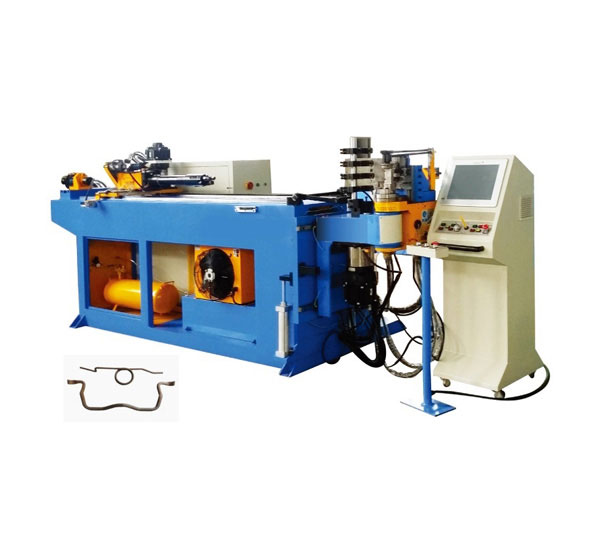

数控液压弯管机(38CNC)

主要技术参数:
机器:AC220V单相电源
焊机:AC380V三相电源
适合材质:铁、不锈钢、镀锌管
适合壁厚:0.8mm以上
气压:5kg以上

立即咨询立即咨询
联系热线 13862267446

1. 本机型为经济型全自动三维数控弯管机,即能自动弯曲、自动送料、自动倾转角度,三维立体管件可一次性自动弯制完成,其送料、倾转两轴是采用伺服电机和伺服驱动器控制驱动的,弯管轴是由油压数值控制,辅推则通过调流阀调节匹配速度。
2. 送料和倾转两轴均可根据实际工件情况,通过电脑选择设定1-8段速度。弯管轴通过调压阀调节匹配速度。
3. 电控系统采用知名品牌控制器,超大型PLC,性能强,稳定性好。
4. 配装10.4″彩色触摸荧屏,人机对话式操作,方便易懂。全部弯管数据资料可通过触摸荧屏输入。
5. 荧屏显示文字配有中文和英文两种,可供切换选用。如需要其他国家文字可选订。
6. 每支管件可设定32个弯(或由用户选订),记忆容量可储存330组(或125组)弯管资料。
7. 资料编辑完成后有钥匙关锁功能,防止资料被任意修改。
8.具有断电记忆功能,资料可永久保存。
9.可设定手动、半自动、全自动操作模式。试弯时可选用手动分解动作,观察干涉点,修改动作。
10.每一弯可设定送料、退弯、转管三轴同动或不同动,避免干涉点,从而提高生产效率。共有八种方式可供选择:①送料→ 退弯→倾转;②(送料+退弯)→倾转;③(送料+退弯+倾转);④送料→倾转→退弯;⑤(送料+倾转)→退弯;⑥退弯→送料→倾转;⑦倾转→退弯→送料;⑧退弯→(送料+倾转)。
11.每个弯均可因材质的变化设定反弹补偿值和脱模间隙。
12.送料方式有直送和夹送两种,当不穿芯时可选用夹送方式,可反复送料,工件长度不受限制。
13.待料位置、安全位置、轮模干涉位置、导模干涉位置等设定,均可微调操作,电脑有自动记忆位置功能,消除人为量测失误与机器碰撞之故障发生,且有前后极限停机功能,属双重安全保险。
14.当选用直送方式时有测定管件弯曲伸张比率功能,便于计算管件实际耗料长度。
15.对工件有计数功能。
16.有二轴同时归零功能,只要按一下按钮即可。不必二轴分别归零,既节约时间有准确。
17.有自动侦测错误或机器故障功能,并在荧屏上显示,便于操作者排除。

产品技术参数:

序号

名称

单位

参数

备注

1

最大弯曲管径

mm

Φ38×3mm



2

最大弯曲半径

mm

R160mm

可按客户要求

3

最小弯曲半径

mm

根据管径



4

最大送料长度

mm

3000

可按客户要求

5

送料方式



  1. 1. 直送
  2. 2. 夹送

可选

6

最大弯曲角度

Degree

190



7

使用控制器



PLC+平板电脑



8

每管件可设弯管数

16



9

工作速度

弯管速度

Deg/sec

200

可调

转管速度

Deg/sec

200

可调

送料速度

Mm/sec

1000

可调

10

精度

送料精度

mm

±0.1











转管精度

Degree

±0.1



11

送料伺服电机功率

W

1000

三菱

12

转角伺服电机功率

W

400

三菱

13

资料输入方式



1、坐标值(X、Y、Z)

2、工作值(Y、B、C)

可选

14

油压电机马力

Kw

4.0



15

最大压力

MPa

12

可调

16

液压系统控制



电磁换向阀



17

油箱容量

L

150



18

机器重量

Kg



2000



19

机器尺寸

cm

 402×66×150
